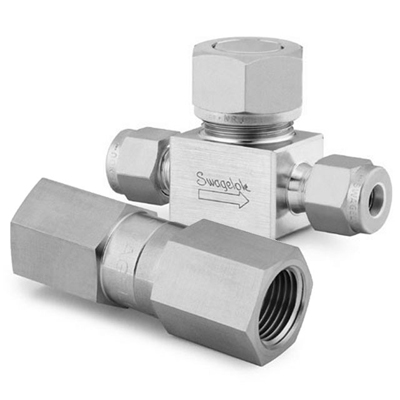

Обратные клапаны
Компания «Вима» предлагает широкий ассортимент регулируемых обратных клапанов Swagelok® с фиксированным давлением открытия, предназначенных для контроля противотока в обычных системах и системах со сверхвысокой степенью очистки.
Особенности обратных клапанов
- Обеспечивают поток исключительно в одном направлении;
- Рассчитаны на среднее и высокое давление.
Пружинные и тарельчатые обратные клапаны (серии C, CA, CH, CP, и CPA)
Пружинно-тарельчатые обратные клапаны рассчитаны на номинальное давление открытия от 0,03 до 41,4 бар, изготавливаются из нержавеющей стали марки 316 и латуни, имеют торцевые соединения размером от 6 до 25 мм.
Характеристики:
| Рабочее давление | до 413 бар |
| Температура | от -45 до 204°C |
| Коэффициент расхода | от 0,10 до 4,7 |
| Номинальное давление открытия | |
| Фиксированное | от 0,02 до 1,7 бар |
| Регулируемое | от 0,21 до 41,4 бар |
| Материал | |
| Материал корпуса | Нержавеющая сталь марки 316, латунь |
| Материал седла | Фтороуглеводород FKM, бутадиенакрилонитрильный каучук |
| Торцевые соединения | |
| Тип | Трубные фитинги Swagelok, нормальная трубная резьба, стандарты ISO, SAE/MS, кольцевые фитинги VCO®, фитинги с торцевым уплотнением VCR® |
| Размер | от 6 до 25 мм |
Подъемные обратные клапаны (серия 50)
Подъемные обратные клапаны ограничивают противоток – прямой поток поднимает тарелку, открывая клапан. Обратный поток прижимает тарелку к отверстию и клапан закрывается.
Подъемный обратный клапан функционирует под действием силы тяжести, и его следует устанавливать горизонтально, так, чтобы гайка крышки клапана располагалась вверху.
Характеристики:
| Рабочее давление | до 413 бар |
| Температура | от -53 до 482 °C |
| Коэффициент расхода | от 0,30 до 2,20 |
| Материал | |
| Материал корпуса | Нержавеющая сталь марки 316 |
| Материал седла | Нержавеющая сталь марки S17400 |
| Торцевые соединения | |
| Тип | Трубные фитинги Swagelok, нормальная внутренняя резьба, торцевые соединения под приварку враструб или встык |
| Размер | 6 мм |
Цельносварные обратные клапаны со сверхвысокой степенью очистки (серия CW)
Обратный клапан серии CW со сверхвысокой степенью очистки обеспечивает чистоту операций и надежно удерживает среду.
Характеристики:
| Рабочее давление | до 206 бар |
| Температура | от -23 до 204 °C |
| Коэффициент расхода | 0,55 и 0,70 |
| Давление открытия | Менее 0,14 бар |
| Максимальное противодавление | Максимальное давление |
| Максимальный перепад давления | Менее 10,0 бар |
| Максимальное давление разрыва | 826 бар при температуре 20 °C |
| Материал | |
| Материал корпуса | Нержавеющая сталь марки 316L |
| Торцевые соединения | |
| Тип | Торцевые соединения под приварку встык, фитинги с торцевым уплотнением VCR® , трубные фитинги Swagelok |
| Размер | 6 мм |
Обратные клапаны со сверхвысокой степенью очистки, полимерный материал без кольцевых уплотнений (серия СНР)
Фторполимерные обратные клапаны со сверхвысокой степенью очистки серии CHP имеют низкое давление открытия и обеспечивают вторичное уплотнение, включают смачиваемые компоненты, соответствующие стандарту SEMI (Международной организации полупроводникового оборудования и материалов) F57-0301 для компонентов систем со сверхвысокой степенью очистки.
Характеристики:
| Рабочее давление | 5,5 бар |
| Температура | от 10 до 85°C |
| Коэффициент расхода | До 4,1 |
| Давление открытия | |
| Корпус маленького размера | Менее 0,11 бар |
| Корпус среднего размера | Менее 0,07 бар |
| Максимальный перепад давления | Менее 10,0 бар |
| Максимальное давление разрыва | 826 бар при температуре 20 °C |
| Материал корпуса | |
| Корпус маленького размера | Модифицированный ПТФЭ |
| Корпус среднего размера | Пенополиуретан |
| Торцевые соединения | |
| Тип | Коническое отверстие с мелкой резьбой, Nippon Pillar® Super 300 |
| Размер | |
| Корпус маленького размера | от 6 до 10 мм |
| Корпус среднего размера | от 1/2 и 3/4 дюйма |
